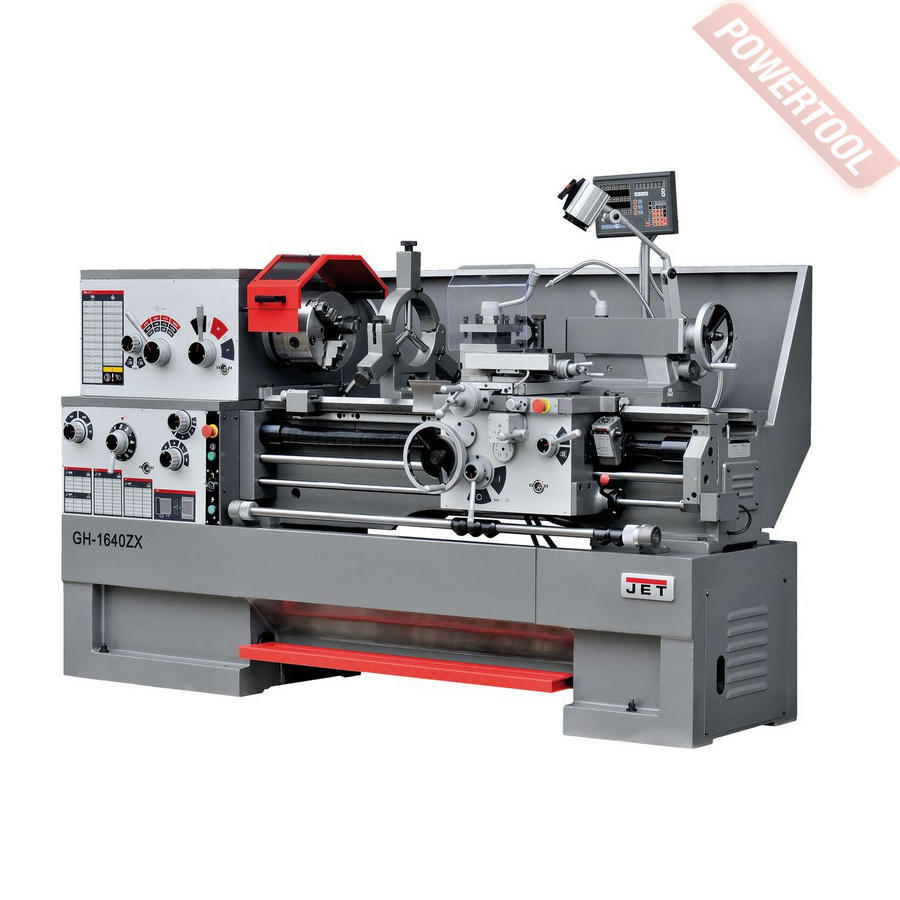

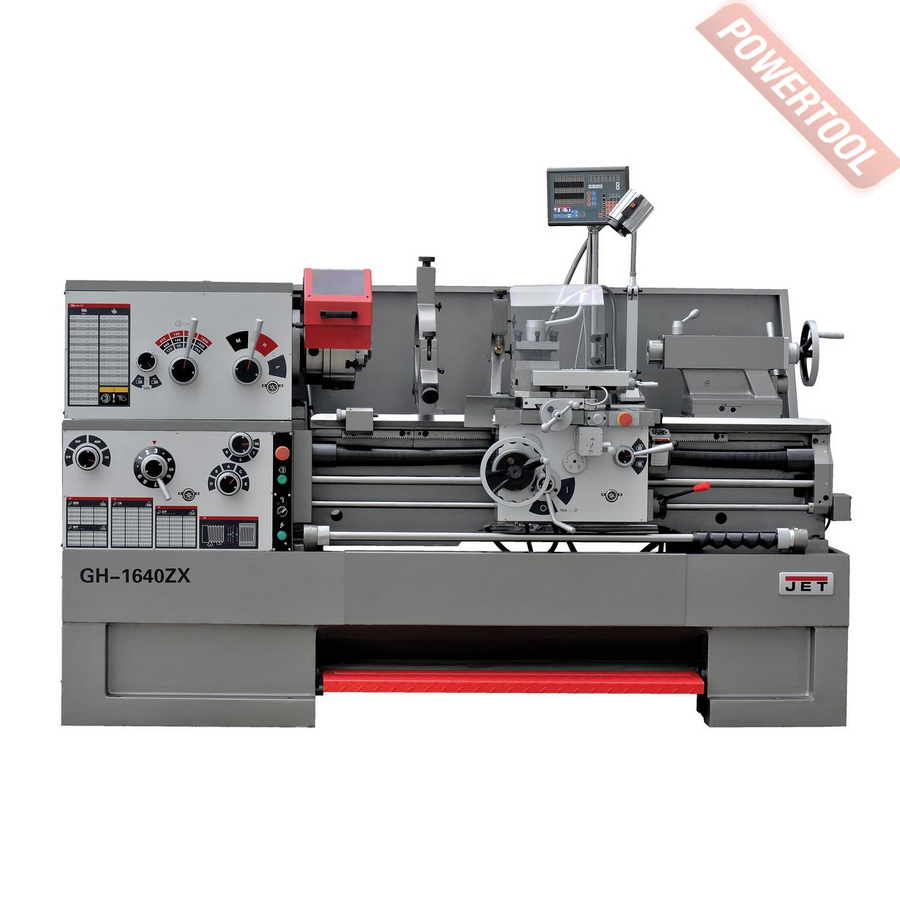

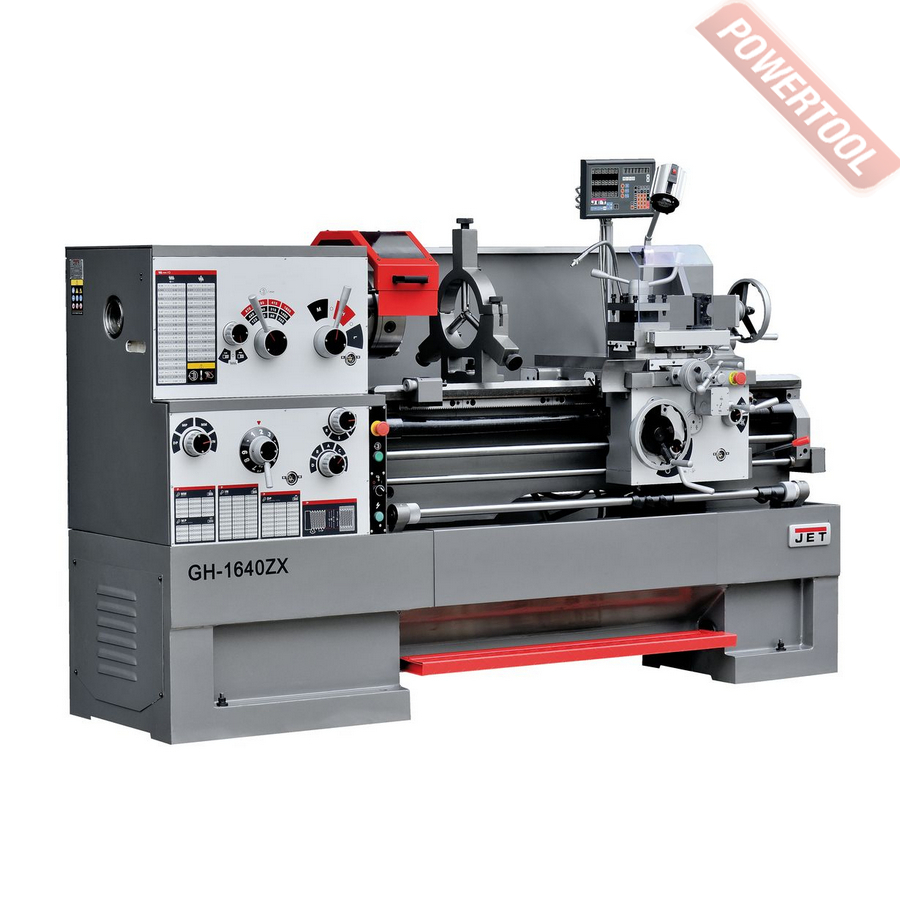

Токарно-винторезный станок по металлу JET GH-1640 ZX DRO арт.50000730T
- Характеристики
- Описание
- Комплект поставки
- Сопутствующие товары 4
- Оплата и доставка
- Гарантия
- Отзывы
- Документация
Технические характеристики
Потребляемая мощность, Вт
6100
Напряжение сети
380 В
Max диаметр обточки над станиной, мм
400
Max диаметр обточки над суппортом, мм
254
Max диаметр обточки над съемным мостиком, мм
640
Длина съемного мостика, мм
310
Расстояние между центрами, мм
1000
Ширина станины, мм
335
Проходное отверстие шпинделя, мм
80
Передний конец шпинделя
D1-8
Конус шпинделя
КМ-7
Пиноль задней бабки
КМ-4
Частота вращения шпинделя
25-1800 об/мин
Max размер резца
25х25 мм
Ход поперечного суппорта, мм
228
Ход верхнего суппорта, мм
130
Ход пиноли задней бабки, мм
150
Диаметр пиноли задней бабки, мм
75
Диаметр подвижного люнета
12-90 мм
Диаметр неподвижного люнета
20-180 мм
Диапазон метрической резьбы
0,5-20 мм
Диапазон дюймовой резьбы
1 5/8-72 TPI
Диапазон модульной резьбы
0,25-10 МP
Диапазон питчевой резьбы
3 1/4-96 DP
Диапазон продольной подачи
0,06-1,7 мм/об
Диапазон поперечной подачи
0,03-0,85 мм/об
Шаг ходового винта
6 мм
Подсветка рабочей зоны
Есть
Система подачи СОЖ
Есть
Размер (ДхШхВ)
2320х1050х1340 мм
Вес
2483 кг
Срок гарантии
1 год
Родина бренда
Швейцария
Страна производства
Китай
Бренд
JET (ДЖЕТ)
Описание
Токарно-винторезный станок по металлу, 6100 Вт, 380 В, max диаметр обточки над станиной 400 мм, max диаметр обточки над суппортом 254 мм, max диаметр обточки над съемным мостиком 640 мм, длина съемного мостика 310 мм, расстояние между центрами 1000 мм, ширина станины 335 мм, проходное отверстие шпинделя 80 мм, конус шпинделя КМ-7, пиноль задней бабки КМ-4, частота вращения шпинделя 25-1800 об/мин, max размер резца 25х25 мм, ход поперечного суппорта 228 мм, ход верхнего суппорта 130 мм, ход пиноли задней бабки 150 мм, диаметр пиноли задней бабки 75 мм, диаметр подвижного/неподвижного люнета 12-90/20-180 мм, диапазон метрической резьбы 0,5-20 мм, диапазон дюймовой резьбы 1 5/8-72 TPI, диапазон модульной резьбы 0,25-10 MP, диапазон питчевой резьбы 3 1/4-96 DP, подсветка рабочей зоны, система подачи СОЖ, размер ДхШхВ 2320х1050х1340 мм, вес 2483 кг, 4-х позиционный резцедержатель, 3-х кулачковый патрон 250 мм, 4-х кулачковый патрон 300 мм, переходная втулка КМ-7/КМ-5, планшайба 300 мм, набор инструментов, УЦИ.
Токарно-винторезный станок по металлу JET GH-1640 ZX DRO предназначен для обточки деталей из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 400 мм, расстояние между центрами - 1000 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 640 мм.
Конструктив GH-1640 ZX DRO имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок.

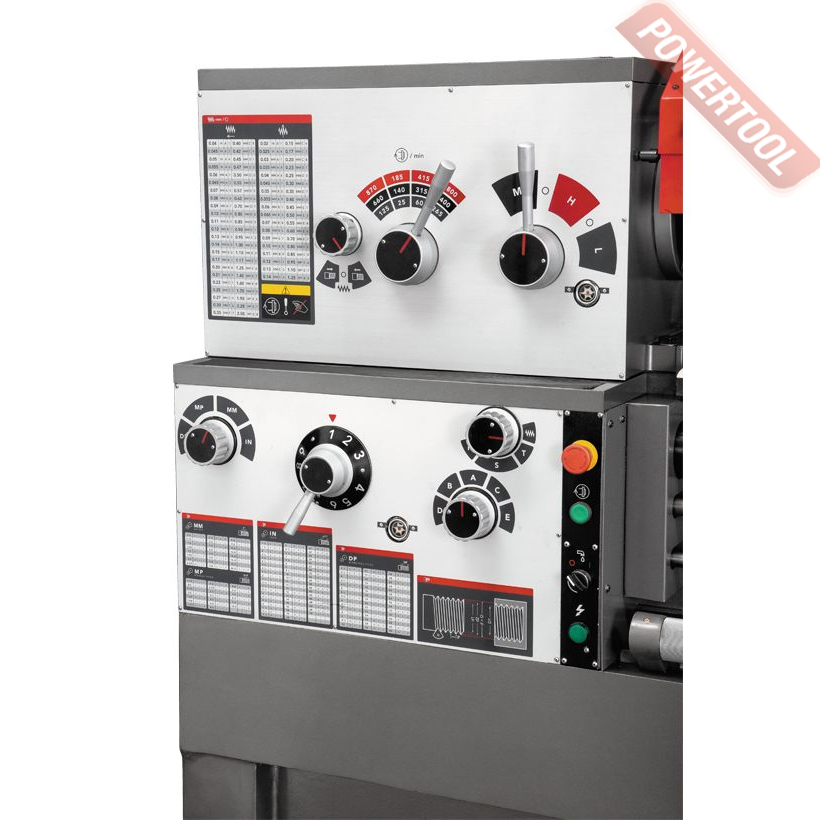

Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. GH-1640 ZX DRO может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25x25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640 ZX DRO оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.
Особенности JET GH-1640 ZX DRO
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606).
- Массивная станина станка из серого чугуна.
- Закаленные и отшлифованные направляющие станины.
- Регулировка зазоров направляющих при помощи клиновых планок.
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей.
- Коробка передач позволяет нарезать резьбу без замены шестерен.
- Механизм привода шпинделя постоянно работает в масляной ванне.
- Толчковый режим работы шпинделя.
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач.
- Централизованная система подачи смазки продольного суппорта.

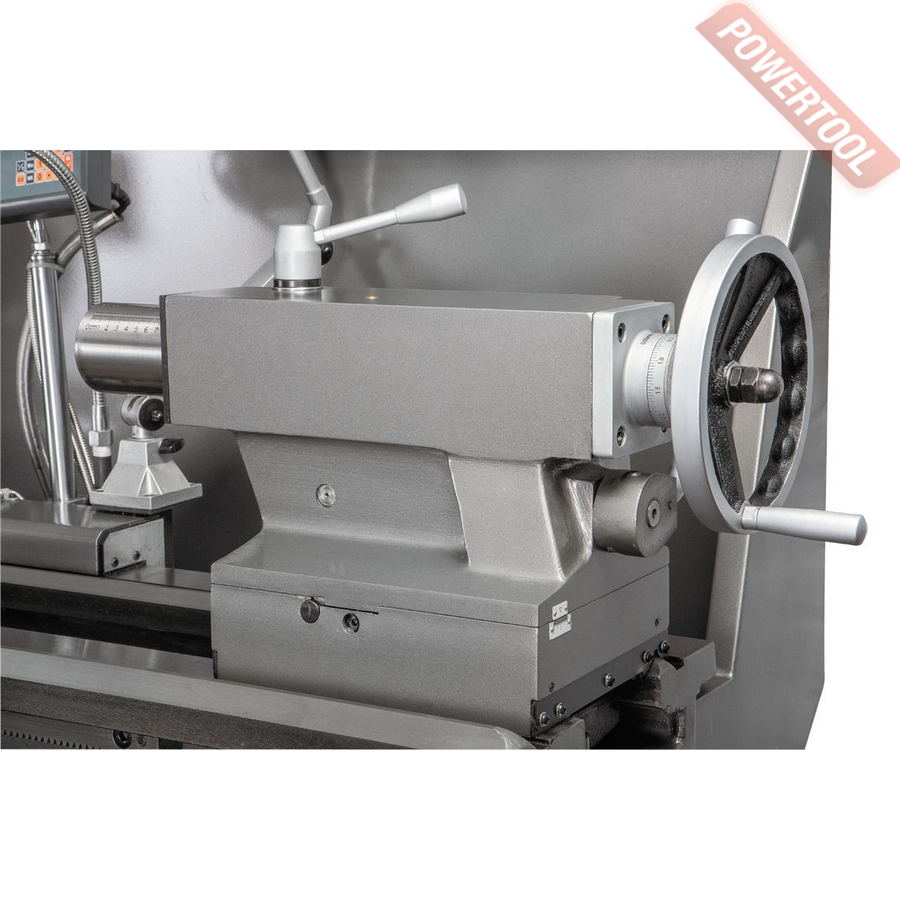

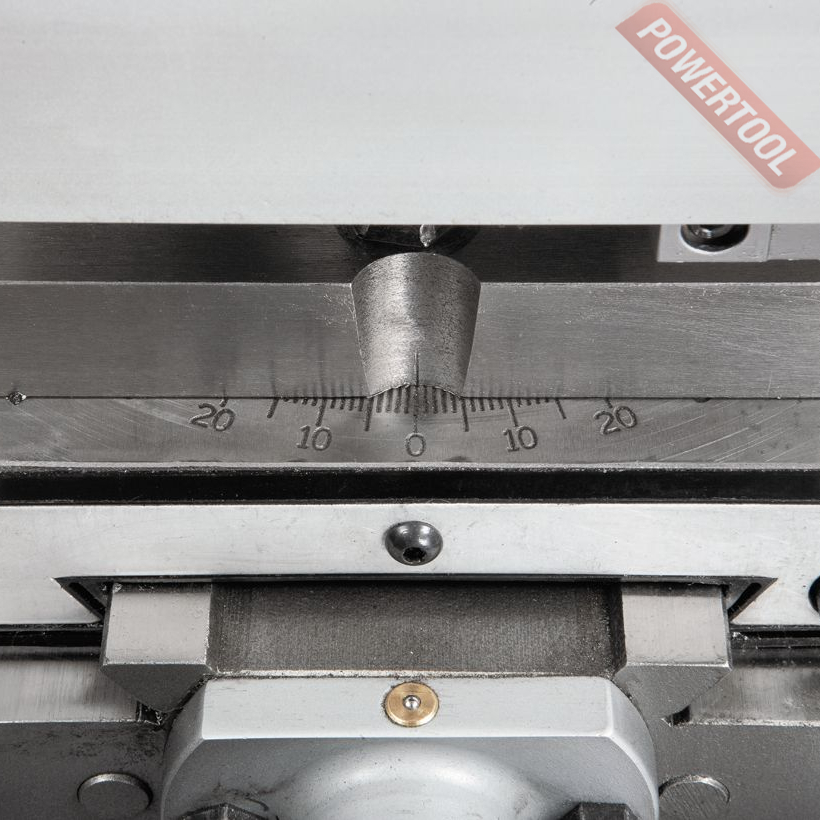

- Регулируемая в поперечном направлении задняя бабка для обточки конусов.
- Пятипозиционный управляющий вал с кулачками.
- Современный аналог 1А62.
Произведено
-
Швейцария – родина бренда
-
Китай – страна производства
Бренд
Комплект поставки
- 1. Токарно-винторезный станок по металлу JET GH-1640 ZX DRO.
- 2. 3-х кулачковый патрон 250 мм с прямыми/обратными кулачками.
- 3. 4-х кулачковая планшайба 300 мм.
- 4. Планшайба 300 мм.
- 5. 4-х позиционный резцедержатель с фиксатором.
- 6. Вращающийся упорный центр МК-4.
- 7. Переходная втулка МК-7 / МК-5.
- 8. Подвижный и неподвижный люнеты.
- 9. Поддон для сбора стружки.
- 10. Задняя защитная стенка.

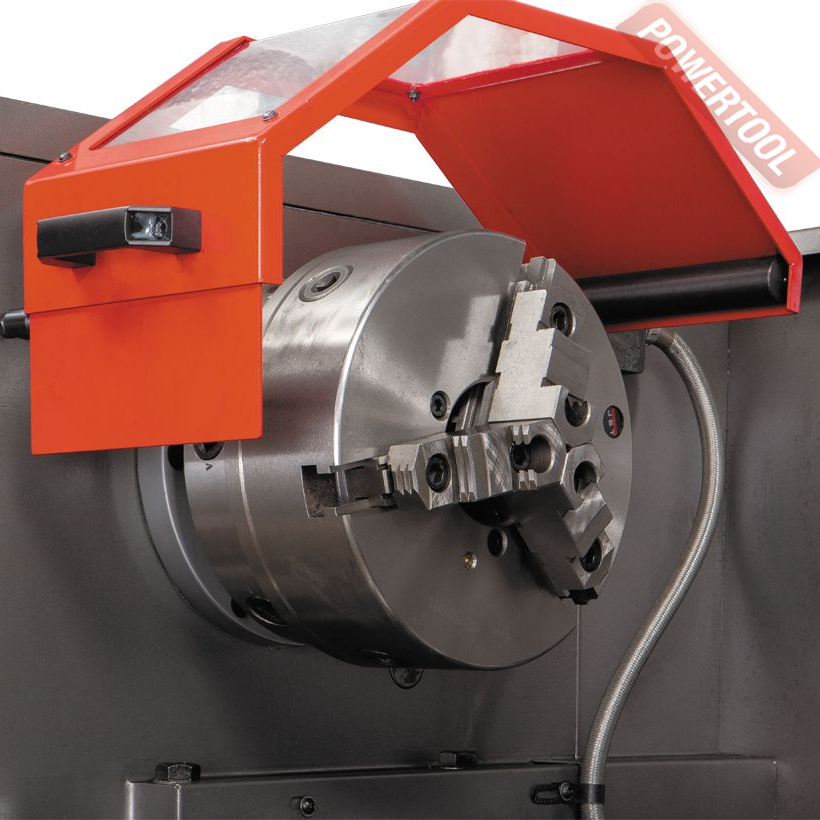

- 11. Защитный экран патрона с концевым выключателем.
- 12. Защита резцедержателя.
- 13. Защита ходового винта.
- 14. Ножной тормоз шпинделя с концевым выключателем.

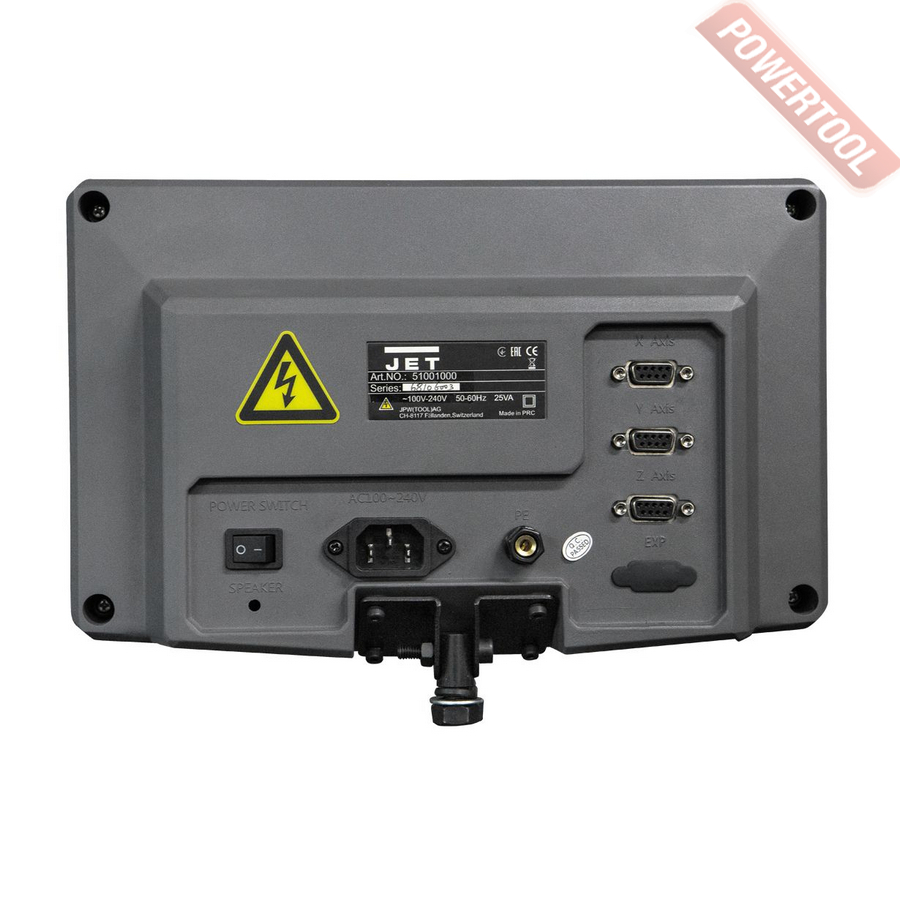

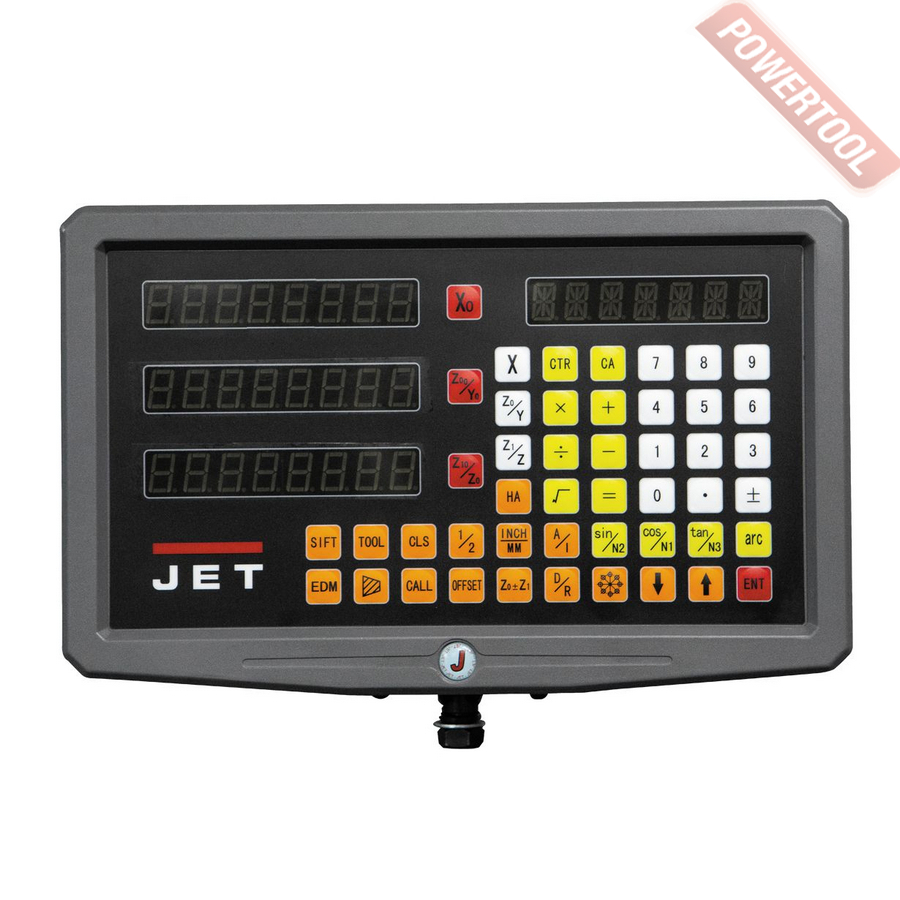

- 15. УЦИ по 3-м осям.

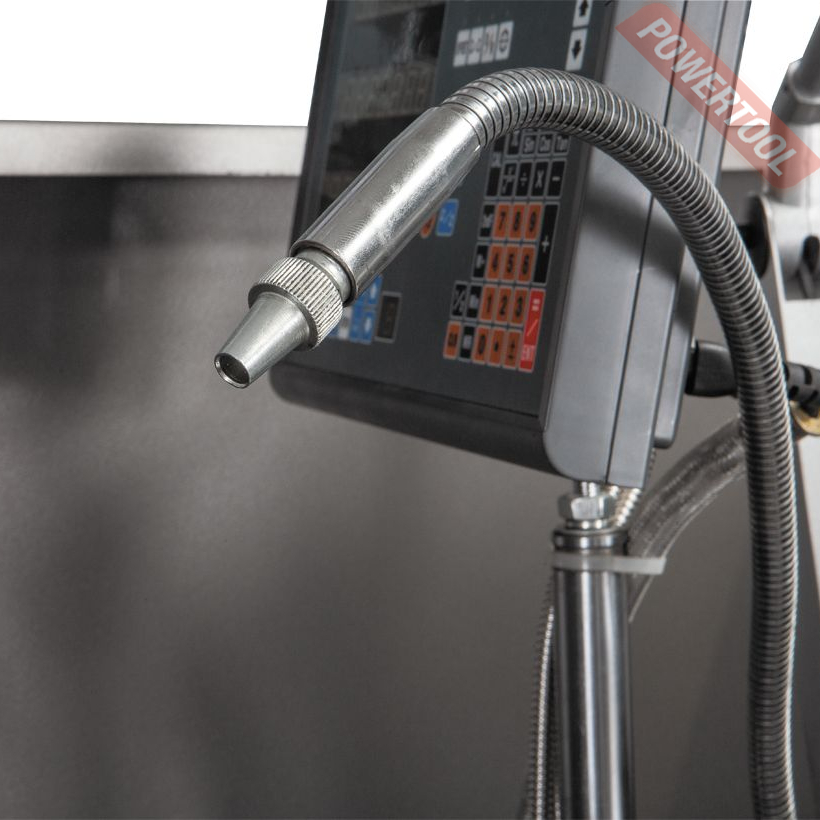

- 16. Система подвода СОЖ.

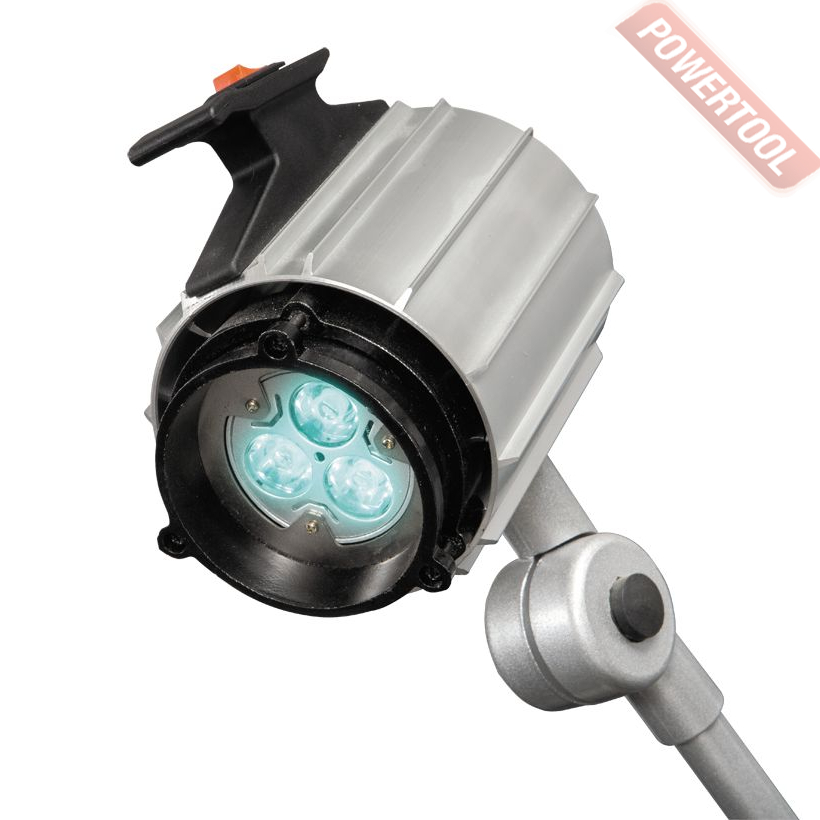

- 17. Галогенная лампа местного освещения.

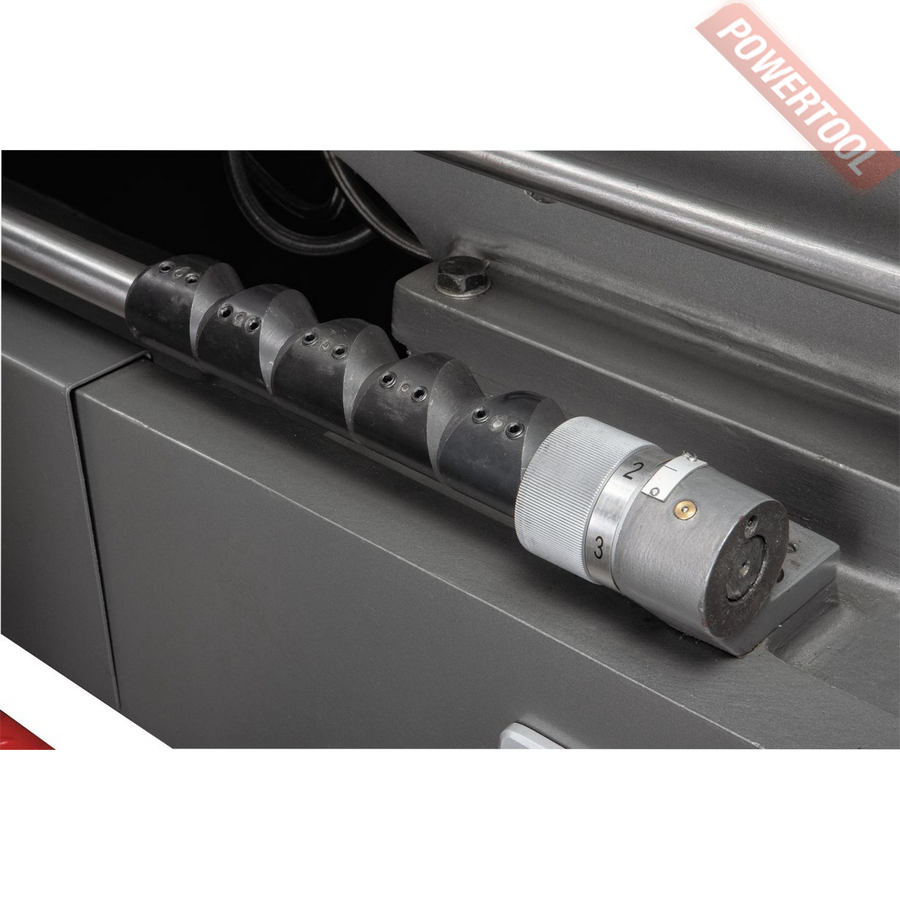

- 18. Вал управления с регулируемыми кулачками (отключение продольной подачи).
- 19. Концевой упор продольного перемещения.

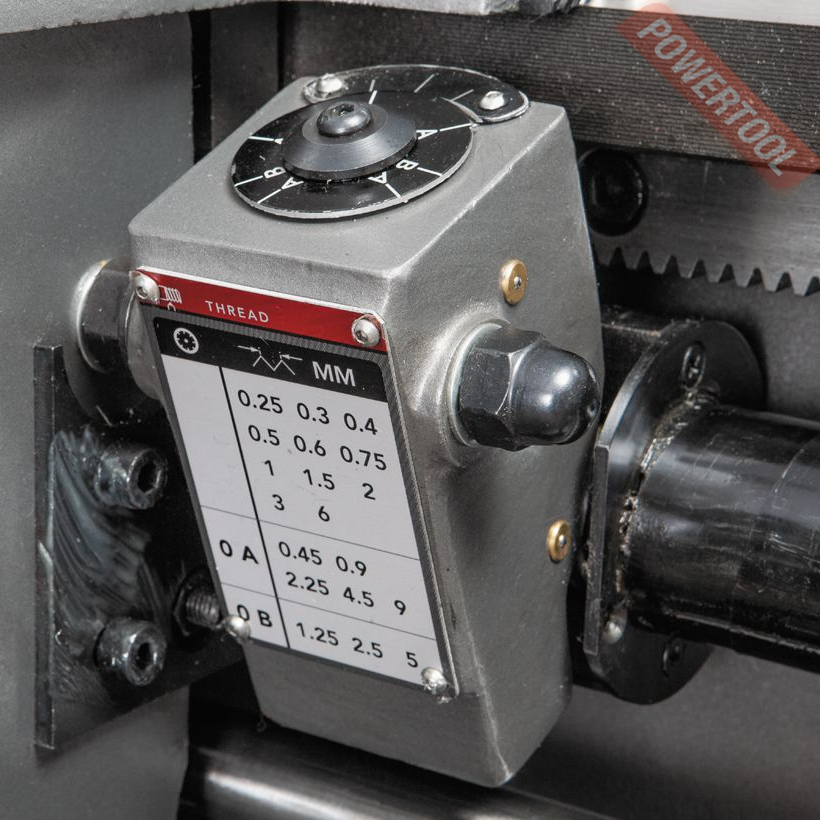

- 20. Указатель резьбы.
- 21. Комплект виброопор.
- 22. Набор инструментов.
- 23. Инструкция по эксплуатации.
- 24. Фирменная упаковка.
