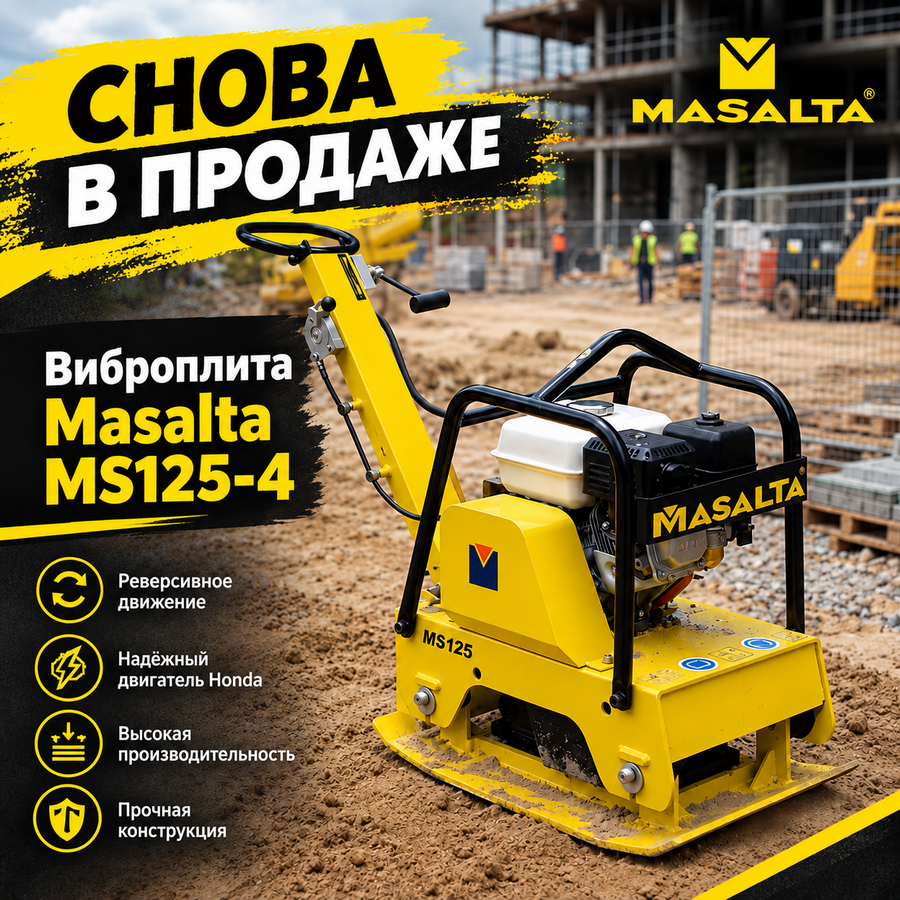

Реверсивная виброплита Masalta MS125-4: инженерное решение для уплотнения в стеснённых условиях
Содержание
- Реверсивная виброплита: определение и почему она незаменима в траншеях.
- Инженерная концепция Masalta MS125-4: гидравлика и масса.
- Бесступенчатая гидравлическая регулировка: почему это критично.
- Эргономика и безопасность в стеснённых условиях.
- Сравнение методов уплотнения в стеснённых условиях.
- FAQ: Ответы на частые вопросы профессионалов.
- Резюме для снабжения и производства.
Реверсивная виброплита: определение и почему она незаменима в траншеях
Реверсивная виброплита — это машина для послойного уплотнения грунтов, рабочий орган которой способен менять направление вынуждающей силы. В отличие от поступательной модели, движение которой направлено только вперёд, реверсивная за счёт гидравлического управления эксцентриковыми массами может перемещаться вперёд и назад без разворота корпуса. Это принципиальное отличие определяет сферу применения: траншеи шириной 60–80 см, обратная засыпка фундаментов, пазухи, зоны прокладки коммуникаций, участки вдоль стен и бордюров.
Физика уплотнения в стеснённых условиях имеет свою специфику. В узкой траншее оператор не может свободно маневрировать тяжёлой техникой. Поступательная плита, дойдя до конца захватки, требует разворота, а это в ограниченном пространстве либо невозможно, либо приводит к ударам о стенки траншеи и повреждению грунта. Реверсивная виброплита решает задачу иначе: гидравлический реверс позволяет уплотнять материал движениями вперёд-назад по одному следу, последовательно переставляя машину вдоль оси траншеи. Каждый проход равномерно передаёт вибрацию в массив, разрушает силы трения между частицами, и грунт занимает максимально плотное положение. Так достигается нормативный коэффициент уплотнения без лишних перемещений и ручного труда.
Инженерная концепция Masalta MS125-4: гидравлика и масса
Модель Masalta MS125-4 построена вокруг связки, которая делает её специализированным инструментом для траншейных работ. Рассмотрим ключевые узлы.
Двигатель Honda GX160 мощностью 5,5 л.с. Этот мотор обеспечивает стабильный крутящий момент, необходимый для привода гидравлической системы реверса. Гидравлика требует постоянной мощности: при изменении направления потока рабочей жидкости нагрузка на двигатель возрастает, и если мотор не удерживает обороты, эффективность уплотнения падает. Honda GX160 с верхнеклапанной конструкцией и воздушным охлаждением стабильно работает под переменной нагрузкой, не перегревается в летнюю жару и ремонтопригоден в полевых условиях. Запчасти и расходники доступны в любом регионе.
Масса 126 кг и размер плиты 630×400 мм. Это не случайные цифры. Масса создаёт контактное давление, необходимое для передачи вибрации вглубь массива. Лёгкие плиты массой 80–90 кг при работе по связным грунтам часто скользят по поверхности, не прорабатывая нижние слои. MS125-4 за счёт собственного веса эффективно уплотняет не только песок и гравий, но и суглинки, где требуется большее усилие для преодоления связей между частицами. Ширина плиты 400 мм позволяет работать в траншее шириной от 60 см, оставляя оператору пространство для контроля.
Глубина уплотнения до 300 мм и производительность 500 м²/ч. Эти параметры определяют технологию: засыпка ведётся слоями, толщина которых не превышает эффективную глубину проработки. На практике это слои по 25–30 см с несколькими проходами. Производительность до 500 м²/ч достигается на открытых участках при уплотнении песчаных и гравийных оснований; в траншее темп ниже из-за ограниченного пространства и необходимости послойного контроля.
Бесступенчатая гидравлическая регулировка: почему это критично
Главное конкурентное преимущество MS125-4 — гидравлический реверс с бесступенчатой регулировкой. Механические системы реверса, встречающиеся на аналогах, работают по принципу переключения фиксированных положений. Каждое переключение сопровождается ударной нагрузкой на трансмиссию: эксцентриковые массы резко меняют положение, возникает рывок. В траншее это означает потерю контроля, повреждение свежеуложенного слоя и ускоренный износ узлов.
Гидравлика обеспечивает плавное изменение направления движения без ударных нагрузок. Оператор может точно позиционировать плиту, подводить её к стенке траншеи или фундаменту без риска задеть препятствие. Отсутствие рывков особенно важно при уплотнении асфальтобетонных смесей и мягких грунтов, где резкое воздействие приводит к деформации. Кроме того, плавный реверс снижает усталость оператора: машина не вырывается из рук при смене направления, а подчиняется управлению предсказуемо. Для многочасовой работы в траншее это не комфорт, а производственная необходимость.
Эргономика и безопасность в стеснённых условиях
Складывающаяся рукоятка с положениями 45° и 90°. В рабочем положении рукоятка обеспечивает удобный хват и контроль. При транспортировке она складывается, что позволяет разместить машину в кузове пикапа или на стеллаже склада. Положение 90° даёт возможность хранить виброплиту вертикально, экономя площадь. Для подрядчика, у которого техника перемещается между объектами, это сокращает логистические издержки.
Рама с центральной перекладиной. Для подъёма из глубокой траншеи или погрузки краном предусмотрена центральная точка строповки. Она обеспечивает баланс при подъёме и предотвращает опрокидывание. Это требование безопасности: поднимать машину массой 126 кг за боковые элементы нельзя — возможен перекос и падение.
Герметичный кожух ремня и сцепления. В траншее неизбежны грязь, вода и абразивная пыль. Открытые ремённые передачи быстро выходят из строя. Герметичный кожух защищает механизмы, продлевая ресурс и снижая частоту обслуживания.
Ударопрочная самоочищающаяся плита открытого типа. Открытая конструкция не забивается грунтом и не налипает. В замкнутом пространстве траншеи это критично: закрытая плита может застрять, и её извлечение потребует времени и усилий. Открытая геометрия обеспечивает самоочищение при движении.
Высококачественные амортизаторы. Работа в траншее означает длительное воздействие вибрации на оператора. Амортизаторы рукоятки гасят высокочастотные колебания, снижая риск вибрационной болезни. Это особенно важно при работе в замкнутом пространстве, где оператор не может часто менять позу.
Сравнение методов уплотнения в стеснённых условиях
| Метод | Работа в траншеях | Связные грунты | Производительность | Стоимость владения |
|---|---|---|---|---|
| Реверсивная виброплита Masalta MS125-4 | Высокая: гидравлический реверс, движение вперёд-назад | Средняя: эффективна на суглинках, ограниченно на тяжёлых глинах | До 500 м²/ч на открытых участках | Средняя: один оператор, ресурсная гидравлика |
| Поступательная виброплита | Низкая: требует разворота, ограничена в узких траншеях | Низкая: скользит по поверхности | Высокая на открытых площадях | Низкая, но требует больше ручного труда |
| Вибротрамбовка (вибронога) | Средняя: точечная работа, требует планировки | Высокая: ударный принцип для глин | Средняя | Средняя: интенсивный износ узлов |
| Ручное уплотнение | Минимальная | Низкая | Очень низкая | Высокая доля ручного труда |
FAQ: Ответы на частые вопросы профессионалов
В чём принципиальное отличие реверсивной плиты от поступательной при работе в траншее? Реверсивная может двигаться вперёд и назад без разворота корпуса. В траншее шириной 60–80 см развернуть поступательную плиту невозможно. Реверсивная уплотняет движениями по одному следу, последовательно переставляясь вдоль траншеи.
Можно ли уплотнять глину и суглинок массой 126 кг? Для тяжёлых глин оптимальна вибротрамбовка с ударным воздействием. Для суглинков и слабопластичных связных грунтов MS125-4 справляется при послойной отсыпке не более 20–25 см и увеличенном числе проходов. Чистая глина требует иного подхода.
Как правильно организовать послойную обратную засыпку траншеи шириной 70 см? Засыпка ведётся слоями 20–30 см. Каждый слой уплотняется реверсивной плитой движениями вперёд-назад по всей ширине, не менее 4–6 проходов. Вокруг труб и кабелей применяется ручная трамбовка или уменьшенная амплитуда.
Почему гидравлический реверс надёжнее механического? Механический реверс переключает фиксированные положения с ударными нагрузками. Гидравлический меняет направление плавно, без рывков, что снижает износ трансмиссии, исключает повреждение свежеуложенного слоя и облегчает управление.
Какое обслуживание требуется гидравлической системе после сезона работы? Проверяется уровень и состояние рабочей жидкости, герметичность соединений и шлангов, состояние фильтров. При необходимости жидкость заменяется, фильтры промываются или меняются. Также контролируется состояние эксцентрикового узла и крепления плиты.
Резюме для снабжения и производства
Masalta MS125-4 — специализированный инструмент для работы в стеснённых условиях. Гидравлический реверс, масса 126 кг, двигатель Honda GX160 и эргономичная рама складываются в машину, которая обеспечивает нормативное уплотнение там, где поступательная техника бессильна. Для подрядчика это означает отсутствие простоев, снижение доли ручного труда и предсказуемое качество обратной засыпки.
